Kit cella di carico 20kg e convertitore A/D HX711
Kit cella di carico 20kg e convertitore A/D HX711
€ 18,29
Consegna: 1 settimana
CODICE: 1112121
Descrizione

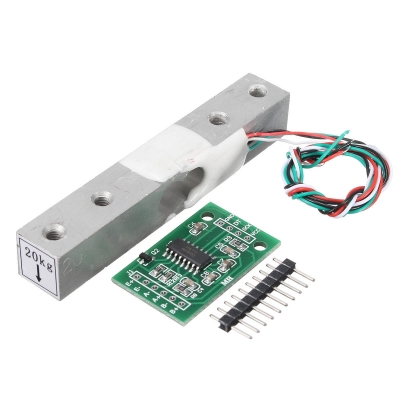

Kit per il rilevamento della forza composto da una cella di carico da 20kg e da un preciso convertitore A/D basato sul chip HX711.
La cella di carico è un modulo per il rilevamento della forza essa consiste di una struttura metallica accuratamente progettata, fornita di piccoli elementi chiamati estensimetri, montati in posizioni precise sulla struttura.
Le celle di carico sono progettate per misurare una forza specifica, e ignorare le altre forze applicate.
Il segnale elettrico in uscita dalla cella di carico è di livello molto basso, e richiede un amplificatore specifico come il modulo HX711.
Il modulo HX711 utilizza un convertitore A / D a 24 bit ad alta precisione.
Si tratta di un circuito appositamente progettato per la costruzione di bilance elettroniche di precisione dotato di due canali di ingresso analogico.
Il circuito di ingresso può essere configurato a ponte.

Specifiche tecniche Cella:

Tensione di funzionamento consigliata: 5-10V
Uscita variazione della forza: segnale di tensione.
Portata: 0-20kg.
Uscita nominale: 1.0 ± 0.1 mV / V.
Effetto della temperatura sull?uscita: = 0.15% F.S / 10?
Effetto della temperatura sullo zero: 0.05% F.S (1 minuto)
Livello zero: Zero uscita: ± 0.1 mV / V
Impedenza di ingresso: 1000 ± 50O
Impedenza di uscita: 1000 ± 50O
Capacità di sovraccarico: 150% F.S
Temperatura di funzionamento: -10 ~ +50?

Cablaggio:
Rosso: Alimentazione +
Nero: Alimentazione -
Bianco: Segnale -
Verde: Segnale +
Specifiche Tecniche del convertitore A/D :

Ingresso: 2 canali di ingresso differenziali selezionabili.
Tensione di alimentazione: 4.8-5.5V.
Assorbimento: <1,6 mA, Standby: <1uA.
Temperatura operativa: -20 to +85 °C.
Note:
Chip con funzione set_gain, che consente di impostare il fattore di guadagno e selezionare il canale
(vedi scheda tecnica).
Il canale A può essere programmato con un guadagno di 128 o 64, corrispondente rispettivamente ad
una tensione differenziale di ingresso di ± 20mV o ± 40mV (valore di default 128).
Il canale B ha un guadagno fisso di 32 , per tensione differenziale di ingresso di ± 80mV.
La stessa funzione viene utilizzata per selezionare il canale A o B.


Link utili:
https://github.com/bogde/HX711
https://github.com/sparkfun/HX711-Load-Cell-Amplifier
